C r e a c i o n d e C ab l e s R J 4 5
| Material | Pelado de Cable | Destrenzado | Orden | Corte |
| Insertar Conector | Ponchado | Conector Terminado |
MATERIALES A USAR.

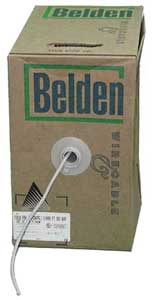

ESTA GUIA ES PARA GRAFICAR EL COMO HACER LOS CABLES DE RED.Cable de red UTP-CAT5. Conectores RJ-45 . Pinzas para "ponchar" los conectores RJ-45
|
|
|
|
Primero
cortamos un extremo del cable, quitando sólo el recubrimiento color gris, y dejando a la vista los 8 cables de colores: .
 |

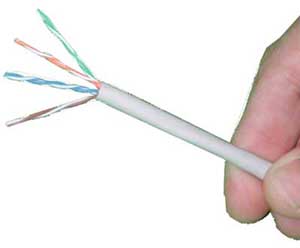

El cable nos debe quedar así: .
 |

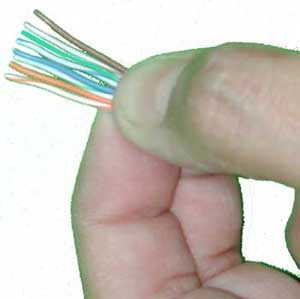

Ahora, desdoblamos los pares de colores, y los acomodamos de la siguiente
manera: blanco naranja, naranja, blanco verde, azul, blanco azul, verde, blanco
café y por ultimo café.
 |

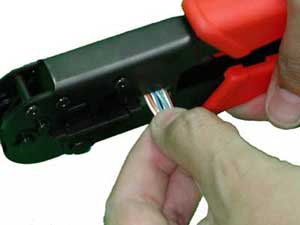

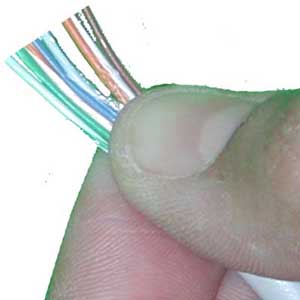

Con el cortante de la pinza, cortamos perpendicularmente los cables, para que
tengan la misma distancia.
 |

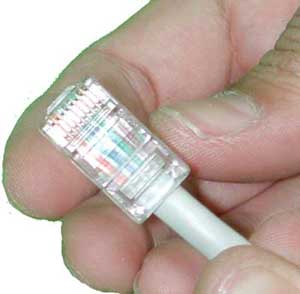

Colocamos el conector, con el clip hacia abajo, y verificamos que el orden de los cables sea el correcto .
 |

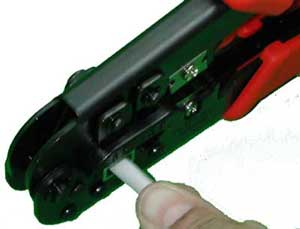

Ahora, con la pinza se procede a ponchar el conector:
 |

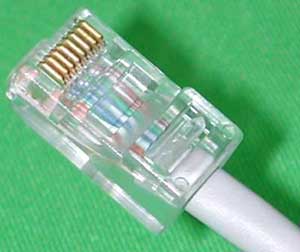

El conector terminado.
 |
PASO 3
Si no tenemos switch o hub, y queremos conectar 2 PC's debemos hacerlo con un
cable cruzado. El procedimiento es el mismo, solo varía el orden de un extremo
del cable, el orden es el siguiente: blanco verde, verde, blanco naranja, azul,
blanco azul, naranja, blanco cafe, cafe.
PASO 3.1
El Orden de los cables.
 |
Extremo del cable con el conector en forma cruzada.
 |
CON ESTOS SENCILLOS PASOS PODREMOS REALIZAR UNA RED LAN
